NBIoT industrial avançou os módulos de comunicação de medida da infraestrutura

Módulo de comunicação de NBIoT para realizar a instalação independente do medidor da energia e da relação elétrica unificada

• Vista geral do produto

1. A TW-NBIoT é um módulo de comunicação para os únicos e medidores espertos trifásicos da hora do watt baseados na computação da borda. O elétrico            a relação é unificada para evitar o desenvolvimento secundário do medidor da energia elétrica.

2. O módulo de comunicação esperto do medidor N.B.-IoT é encaixado com de capacidade elevada, baixa potência, o módulo de comunicação sem fio da multi-faixa N.B.-IoT e o microprocessador de 32 bits da baixa potência. Contanto que o ambiente do uso de medidores espertos da eletricidade estiver dentro da cobertura da rede de comunicação N.B.-IoT, pode realizar o acesso instantâneo de medidores da eletricidade à plataforma da gestão, recebê-lo e responder às instruções da leitura/controle emitidas pela plataforma. Ao mesmo tempo, pode eficazmente controlar o ciclo da transferência de arquivo pela rede e outros de funcionamento parâmetros do relatório tarefas e dentro do módulo de comunicação. Automaticamente para adquirir vários dados do medidor da eletricidade e para transferi-los arquivos pela rede numa base regular à plataforma da nuvem. O módulo de comunicação pode diretamente substituir o módulo do PLC ou o módulo sem fio pequeno do medidor da eletricidade atual. Realize o acesso à rede N.B.-IoT e estabeleça a conexão com a plataforma da nuvem do operador.

• Funções principais e características

1. Construído em MCU, com capacidade de computação da borda;
2. O módulo de comunicação tem a capacidade para obter automaticamente a informação de endereço original de uma comunicação do medidor esperto atualmente equipado em seguida poder-em. E realize a ligação com seu próprio endereço de uma comunicação remota;
3. O modo remoto sem fio de LoRaWAN pode flexivelmente configurar os parâmetros da operação tais como o tempo de lista de tarefa e de ciclo da transferência de arquivo pela rede exigido pelo módulo de comunicação para executar automaticamente a tarefa ativa da transferência de arquivo pela rede;
4. Tecnologia profissional do controlo automático do fluxo de dados da relação. Dê a prioridade ao quadro da instrução emitido pela entrada da plataforma. Transmissão transparente em dois sentidos do tempo real completo;
5. O projeto esperto padrão da caixa da relação e do módulo de comunicação do medidor da grade do estado será adotado. É apropriado para a maioria de medidores espertos e pode ser substituído diretamente (tomada quente).
6. Os parâmetros configurados podem ser salvar quando o módulo é para baixo. Recuperação automática quando o poder restaurado.
7. O circuito e o poder independentes da conversão de poder permitem o circuito de controle. Use eficazmente a fonte de alimentação de DC12V da saída da relação do módulo e do controle de I/O do amperímetro.

• Especificações e parâmetros técnicos principais

1. Informação da faixa de frequência: B5@H-FDD 850MHz;
2. Potência de saída: 23dBm ± 2dB;
3. Recebendo a sensibilidade: - 129dBm ± 1dB;
4. Relação da antena: conector padrão da antena SMA;
5. Fonte de alimentação: DC12V, 500mA;
6. Armazenamento de dados: tempo do armazenamento de dados após o ≥ da falha de energia 10 anos;
7. Relação de comunicação: porta de série padrão de TTL;
8. Taxa de transmissão de relação de comunicação do medidor da energia elétrica: 2400bps;
9. Protocolo de comunicação: Ligação descendente: conforme-se ao protocolo de comunicação DL/T645-2007;                                                                                                                   Uplink: Protocolo de CoAP das telecomunicações/protocolo das telecomunicações LWM2M/outros protocolos do operador
10. Variação da temperatura de trabalho: - ℃ 25 ℃~60;
11. Variação da temperatura de funcionamento do limite: - ℃ 40 ℃~70;
12. Variação da temperatura do limite do armazenamento e do transporte: - ℃ 40 ℃~70;
13. Humidade relativa: < 75%;
14. Pressão atmosférica: 63.0kPa~106.0kPa (altura 4000m e abaixo);

• Aparência e instalação da antena

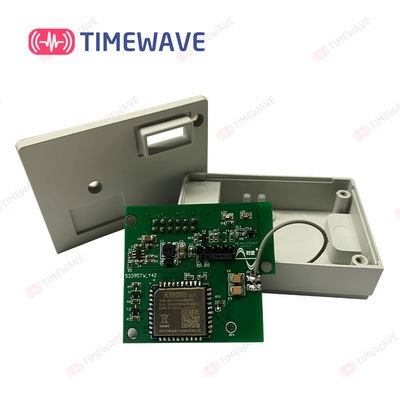

Diagrama do conjunto do módulo esperto monofásico do medidor da eletricidade e de comunicação de NBIoT (acessório da antena)

Diagrama do conjunto do módulo esperto monofásico do medidor da eletricidade e de comunicação de NBIoT (acessório da antena)

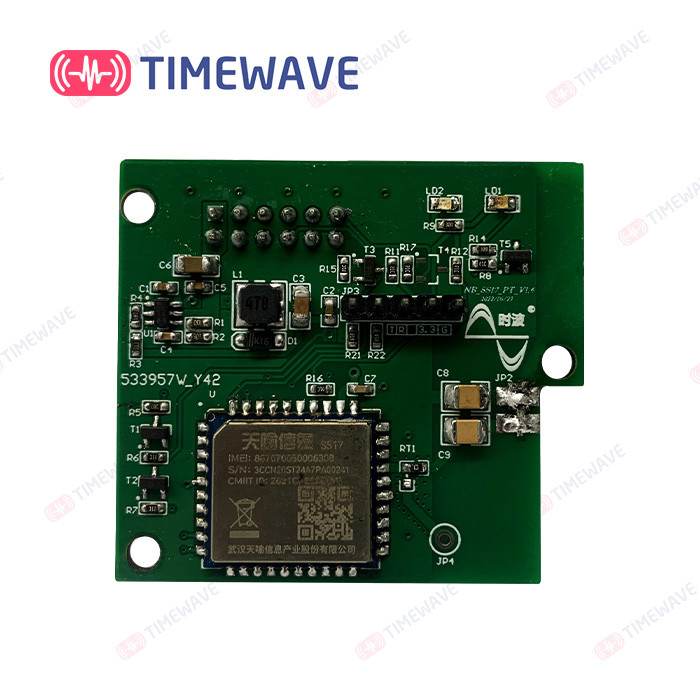

Módulo de comunicação esperto do medidor de NBIoT (antena externo)

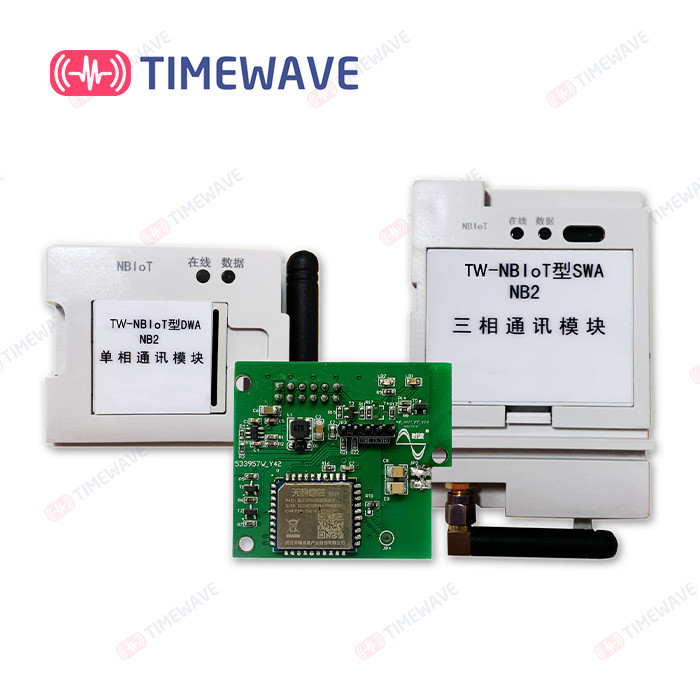

Diagrama do conjunto do módulo esperto monofásico do medidor da eletricidade e de comunicação de NBIoT (antena externo)

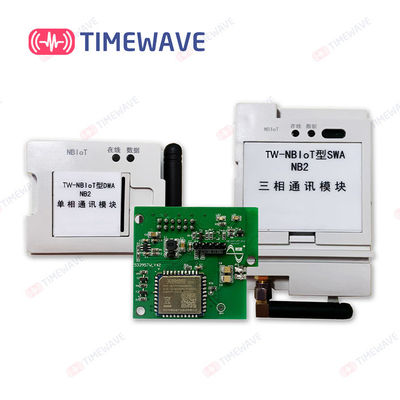

Diagrama do conjunto do módulo esperto trifásico do medidor da eletricidade e de comunicação de NBIoT (antena externo)
