Medidores espertos da eletricidade RS485/medidor baseado IOT da energia para seguir e faturar
| Lugar de origem | Hubei, China |
|---|---|
| Marca | TimeWave |
| Certificação | ISO/IEC 20000-1, ISO/IEC 27001,I SO/IEC 9001 |
| Número do modelo | DTZY2397 |
| Quantidade de ordem mínima | negociável |
| Preço | EXW US$ 50-100/set |
| Detalhes da embalagem | 20pcs/carton |
| Tempo de entrega | 3-5 semanas depois que para receber o pagamento |
| Termos de pagamento | T/T, L/C |
| Habilidade da fonte | 2000 grupos/semana |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Produto | Três fases da energia medidor esperto único/ | Personalização | OEM/ODM |
|---|---|---|---|
| Fase | Único/três | Padrões | IEC62053-21, DL/T645-2007 |
| Frequência da rede elétrica | 50HZ | Un avaliado da tensão | 220V/3*220v/380v |
| Tensão de funcionamento | Un de 80% ~ Un 115% | Ib atual avaliado do limite | 5A |
| Corrente máxima Imax | 80A/100A | Começar atual | 0,4% Ib |
| Protocolo da conectividade | NB-iot/LoraWan | ||
| Destacar | Medidores espertos da eletricidade RS485,Medidores espertos de fatura da eletricidade,IOT esperto baseou o medidor da energia |
||
Descrição de produto
Medidor esperto da energia de TIMEWAVE IoT para o uso eficiente do medidor da eletricidade que segue e que fatura

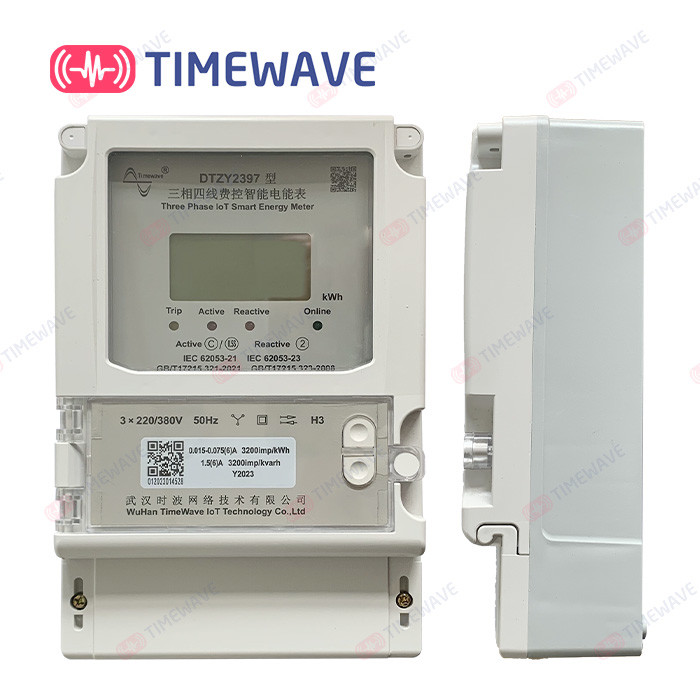

Tipo DTZY2397 (LoRaWAN)
Medidor esperto trifásico da energia de IOT
Instrução de funcionamento do medidor da eletricidade
1. VISTA GERAL
O medidor inteligente da eletricidade tem as funções da medida da energia elétrica, medida do parâmetro do poder, medida de partilha de tempo, tempo real que congela, -fora no controle, no LoRaWAN e na comunicação RS485, etc. É apropriado para ocasiões trifásicas do consumo de potência.
| Qualificação | Tabela direta trifásica | Tabela trifásica do CT |
| Padrões | IEC62053-21, IEC62052-11, DL/T645-2007 | |
| Un avaliado da tensão | 3×220/380V | 3×220/380V |
| Escala da tensão de funcionamento | 80%-115% | 80%-115% |
| Limite avaliado Ib do fluxo | 5A | 1.5A |
| Corrente máxima: Imax | 100A | 6A |
| começar atual | 0,4% Ib | 0,2% Ib |
| Frequência da rede elétrica | 50Hz | 50Hz |
| escala de frequência | ±2% | ±2% |
| Precisão ativa da medida | Classl 1/B | Classe 0,5, S/C |
| Precisão reativa da medida | Classe 2 | Classe 2 |
| Constante ativa do pulso | 400 (travesso/kWh) | 3200 (travesso/kWh) |
| A constante reativa do pulso | 400 (travesso/kvarh) | 3200 (travesso/kvarh) |
| precisão do pulso de disparo | ±0.5S/d (23℃) | ±0.5S/d (23℃) |
| Variação da temperatura de funcionamento normal | -40°C~+70°C | -40°C~+70°C |
| Variação da temperatura de funcionamento extrema | -40°C~+70°C | -40°C~+70°C |
| Variação da temperatura do transporte e do armazenamento | -40°C~+70°C | -40°C~+70°C |
| dissipação de poder | <1> | >1.5W, 10VA |
| O tempo que as conservas do pulso de disparo do escurecimento | >24h | >24h |
| A relação RS485 | O defeito é 2.400 b p s.1200bps, 2400bps, 4800bps, e 9600bps estavam disponíveis | |
| Frequência de LoRaWAN | 864-865MHz | 864-865MHz |
3.1. 3,1 medindo poder ativo de separação o poder ativo ativo de poder, positivo e negativo de sentido, poder reativo do quadrante 1-4, e de fase positivos e negativos de ABC e funções de poder reativo. A energia elétrica deve ser acumulada e armazenado separadamente para a energia elétrica e a energia elétrica total cada vez no período tal como pontas, picos, planos, e vales. E pode igualmente armazenar e indicar o poder dos 12 meses precedentes.
3.2. 3,2 pode medir, armazenar e indicar os parâmetros de funcionamento e os estados de ABC tais como cada tensão da fase, poder reativo ativo atual, total e trifásico, poder reativo ativo trifásico, fator de poder total e trifásico e frequência do medidor da eletricidade atual. E tem sobrecarregar a função da proteção.
3,3 há dois grupos de taxas (afiado, máximo, liso, vale) e de períodos que podem ser programados arbitrariamente, e um outro grupo de taxas e de períodos pode ser começo ao usado no ponto ajustado do tempo. Cada grupo de períodos de tempo da taxa pode ser ajustado com pelo menos 2 fusos horários por um ano. Pelo menos 14 períodos de tempo podem ser ajustados dentro de 24 horas. O intervalo mínimo do período de tempo é 15 minutos. O período de tempo pode ser ajustado através dos pontos zero.
3,4 registro a época máxima da procura e da ocorrência para a frente do poder ativo reativo e reverso ativo, positivo ativo, reverso nesse mês.
3.5It tem funções de congelação tais como a congelação instantânea, congelação regular, congelando-se diariamente, concordou a congelação e a congelação da hora.
3,6 tem a função da gravação do evento tal como o esclarecimento zero, a programação, corrigida, o poder para baixo, puxar e fechar o freio, etc.
3,7 função remota da desconexão e de transmissão de energia. O comando do sem energia é emitido através da relação de comunicação tal como RS485 eliminar o laço da carga do usuário; Ou emita uma instrução da transmissão de energia para girar sobre o laço da carga do usuário.
transferência de arquivo pela rede 3.8Ative/função de transmissão transparente bidirecional. Ativamente transferência de arquivo pela rede os dados à plataforma correspondente através da rede wireless de LoRaWAN, com um intervalo do defeito de 4 horas (settable).
3,9 depois que o medidor está posto sobre e o módulo de LoRaWAN está conectado à rede, o medidor está calibrado automaticamente.
Diagrama esquemático de exposição de tela cheia do LCD (como mostrado acima de)
4.2. Artigos da exposição
| Não. | Figura do LCD | explique |
| 1 | T3 NEGATIVO T4 DO T2 DO T1 DO ∑ DA POSIÇÃO DE PREMON | Atual e no mês passado, para a frente e consumo de eletricidade total reverso, cumulativo e cada taxa |
| 2 | Porque C | Estado trifásico de ABC, energia elétrica, indicação instantânea de uma quantidade |
| 3 | PROCURA | Procura mensal máxima |
| 4 | PERMANEÇA | Sacar a descoberto e indicação de estado residual |
| 5 | |
Indicador de estado da rede (nenhuns) |
| 6 | 8888:8.8: 8,8 quilowatts kWh V A do kvarh de cos Φ | Exposição de dados e o símbolo correspondente da unidade |
| 7 | |
Representa os grupos 1 e 2 dos períodos |
| 8 | |
Indica o estado da taxa atual (o vale máximo) |
| 9 | |
Insuficiente indicador da tensão da bateria ou do supercapacitor |
| 10 | |
Tensão trifásica ou indicador out- atual da -fase |
l saca a descoberto a indicação: eletricidade do crédito a descoberto quando segundos instantâneos, poder do “excesso” do sem energia do crédito a descoberto quando flash “em excesso " das velocidades.
l indicação Out- da -fase: Quando ABC se realiza fora da fase, o caráter correspondente de ABC na fileira mais baixa pisca segundos.
l indicação errada da fase: este indicador secunda flashes quando a tensão trifásica de ABC é fase errada; este indicador apressa flashes quando a corrente trifásica de ABC é errada. Este indicador não aparece quando há umas fases faltantes.
indicação errada da fase: este indicador secunda flashes quando a tensão trifásica de ABC é fase errada; este indicador apressa flashes quando a corrente trifásica de ABC é errada. Este indicador não aparece quando há umas fases faltantes.O medidor da eletricidade usa um brilhante, diodo emissor de luz da longa vida como uma luz indicadora do pulso.
Tem a luz indicadora do pulso do poder ativo: vermelho, saia geralmente, piscando ao medir o poder ativo.
Tem a luz indicadora do pulso do poder reativo: vermelho, saia geralmente, piscando ao medir o poder ativo.
Luz indicadora da viagem: amarelo. Indica frequentemente para fora o estado fechado do relé. Frequentemente brilhante indica o relé fora do estado.
Indicador de estado do módulo de LoRaWAN: verde. Frequentemente brilhante indica que é em linha, piscando está indo em linha.
5. DESCRIÇÃO DA APARÊNCIA E FIAÇÃO DA INSTALAÇÃO
5.2.1 diagrama prendendo terminal atual fraco
NÃO: Viagem de Tritrip
N: A viagem é pública
NC: Tritrip é fechado frequentemente
T +: T multifunction alto: Baixo multifunction
: A linha B de RS485 A: A linha P de RS485 B: Pulso ativo Q: pulso reativo
- -: Terras comuns do pulso
5.2.2 diagrama de fiação da tabela de quatro fios trifásica da indutância mútua
5.2.3 diagrama de fiação de quatro fios trifásico reto-através da tabela do medidor
5.3. A instalação
O medidor da eletricidade será instalado dentro na medida do possível. A proteção especial da caixa do instrumento será usada para a instalação exterior. A placa inferior da instalação será fixada na parede com resistência de fogo forte e não fácil à vibração. Não deve haver nenhum gás corrosivo no ar circunvizinho onde o medidor é instalado. Evite a poeira, o pulverizador de sal, etc.
Ao usar o medidor da eletricidade, a fiação deve ser conduzida restritamente de acordo com o diagrama prendendo na tampa da cauda do medidor. Recomenda-se usar o fio de cobre para a ligação conectada ao assento terminal. Os parafusos da ligação fixa no assento terminal devem ser apertados para evitar queimar o medidor da eletricidade devido ao contato e ao aquecimento maus.
6. TRANSPORTE E ARMAZENAMENTO
Os amperímetros devem ser transportados e armazenado sob circunstâncias de empacotamento originais. Os produtos não serão impactados severamente durante o transporte e a desembalagem, e são transportados e armazenados de acordo com as condições GB/T15464-1995 técnicas gerais para o empacotamento do instrumento. Os produtos devem ser armazenados no armazém e colocaram no quadro da plataforma. A altura de empilhamento não excederá cinco camadas. Nenhum gás corrosivo deve esta presente no ambiente armazenado.
7. PERÍODO DE GARANTIA E SERVIÇO PÓS-VENDA
Se o usuário cumpre com as especificações da operação do transporte, do armazenamento e da instalação, e o selo da ligação do fabricante está ainda completo. Se há um problema da qualidade, nossa empresa é responsável para o reparo ou a substituição livre dentro de 18 meses da data de entrega o medidor da eletricidade.
Durante o ciclo de toda a vida dos produtos, de nossos implementares da empresa “três garantias” para todos os produtos do medidor da eletricidade, proporcionando a manutenção e serviços necessários. Fornecendo o diagrama de fiação do equipamento e documentos e desenhos técnicos necessários. De acordo com as exigências dos usuários, forneça o treinamento necessário para pessoais e operadores da manutenção. Fornecendo materiais de treinamento, e para atualizar regularmente o software e para fornecer a atualização gratuita.
Após ter recebido o pedido do serviço do usuário do produto, nossa empresa responderá dentro de 12 horas.
