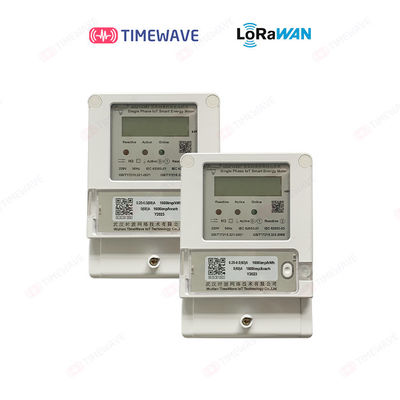

Medidor esperto elétrico da energia do medidor 50Hz Wifi de Lorawan da fase monofásica com modem da G/M
| Lugar de origem | Hubei, China |
|---|---|
| Marca | TimeWave |
| Certificação | ISO/IEC 20000-1, ISO/IEC 27001,I SO/IEC 9001 |
| Número do modelo | DDZY2397 |
| Quantidade de ordem mínima | negociável |
| Preço | EXW US$ 50-100/set |
| Detalhes da embalagem | 20pcs/carton |
| Tempo de entrega | 3-5 semanas depois que para receber o pagamento |
| Termos de pagamento | T/T, L/C |
| Habilidade da fonte | 2000 grupos/semana |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Personalização | OEM/ODM | Produto | Três fases da energia medidor esperto único/ |
|---|---|---|---|
| Padrões | IEC62053-21, DL/T645-2007 | Frequência da rede elétrica | 50HZ |
| Un avaliado da tensão | 220V/3*220v/380v | Tensão de funcionamento | Un de 80% ~ Un 115% |
| Ib atual avaliado do limite | 5A | Corrente máxima Imax | 80A/100A |
| Começar atual | 0,4% Ib | Protocolo da conectividade | NB-iot/LoraWan |
| Frenquency de Lorawan | CN470, RU864, IN865, EU868, US/AU915, KR920, AS923_1/2/3/4, canais feitos sob encomenda | ||
| Destacar | Medidor elétrico de Lorawan da fase monofásica,Medidor elétrico de Wifi Lorawan,medidor esperto da energia de 50Hz Wifi |
||
Descrição de produto
Medidor elétrico esperto de fase monofásica de Wifi do medidor elétrico da energia de Lorawan com modem da G/M
Medidor esperto monofásico da energia de IOT
Instrução de funcionamento do medidor da eletricidade
1. VISTA GERAL
O medidor inteligente da eletricidade tem as funções da medida da energia elétrica, medida do parâmetro do poder, medida de partilha de tempo, tempo real que congela, -fora no controle, no LoRaWAN e RS485 na comunicação etc., que é apropriada para ocasiões monofásicas do consumo de potência.
| Qualificação | Tabela direta da fase monofásica |
| Padrões | IEC62053-21, IEC62052-11, DL/T645-2007 |
| Un avaliado da tensão | 220V |
| Escala da tensão de funcionamento | Un do Un ~115% de 80% |
| Ib atual avaliado do limite | 5A |
| Corrente máxima: Imax | 80A |
| Começar atual | 0,4% Ib |
| Frequência da rede elétrica | 50Hz |
| Escala de frequência | ±2% |
| Precisão ativa da medida | Classe B/1 |
| Precisão reativa da medida | Classe 2 |
| Constante ativa do pulso | 1600 (travesso/kWh) |
| Constante reativa do pulso | 1600 (travesso/kvarh) |
| Precisão do pulso de disparo | ±0.5S/d (23℃) |
| Variação da temperatura de funcionamento normal | -25℃~+55℃ |
| Variação da temperatura de funcionamento extrema | -40℃~+70℃ |
| Variação da temperatura do transporte e do armazenamento | -40℃~+70℃ |
| Dissipação de poder | <1.5W, 10VA |
| O tempo que as conservas do pulso de disparo do escurecimento | >24h |
| A relação RS485 | O defeito 2400bps, 1200bps, 2400bps, 4800bps, e 9600bps é opcional |
| Frequência de LoraWan | CN470, RU864, IN865, EU868, US/AU915, KR920, AS923_1/2/3/4, canais feitos sob encomenda |
3. O PRINCÍPIO FUNCIONA
3.1. Tem a medida para a frente e inverte funções ativas da energia. A energia elétrica deve ser acumulada e armazenado separadamente para a energia elétrica e a energia elétrica total cada vez no período tal como pontas, picos, planos, e vales. E pode igualmente armazenar e indicar o poder dos 12 meses precedentes.
3.2. Pode medir, armazenar e indicar a tensão, atual, poder, fator de poder, frequência e os outros parâmetros de funcionamento e estado do medidor da eletricidade atual. E tem sobrecarregar a função da proteção.
3.3. Há dois grupos de taxas (afiado, máximo, liso, vale) e de períodos que podem ser programados arbitrariamente, e um outro grupo de taxas e de períodos pode ser começo ao usado no ponto ajustado do tempo. Cada grupo de períodos de tempo da taxa pode ser ajustado com pelo menos 2 fusos horários por um ano. Pelo menos 14 períodos de tempo podem ser ajustados dentro de 24 horas. O intervalo mínimo do período de tempo é 15 minutos. O período de tempo pode ser ajustado através dos pontos zero.
3.4. Tem funções de congelação tais como a congelação instantânea, congelação regular, congelando-se diariamente, concordou a congelação e a congelação da hora.
3.5. Tem a função da gravação do evento tal como o esclarecimento zero, a programação, corrigida, o poder para baixo, puxar e fechar o freio, etc.
3.6. Função remota da desconexão e de transmissão de energia. O comando do sem energia é emitido através da relação de comunicação tal como RS485 eliminar o laço da carga do usuário; Ou emita uma instrução da transmissão de energia para girar sobre o laço da carga do usuário.
3.7. Transferência de arquivo pela rede ativa/função de transmissão transparente bidirecional. Ativamente transferência de arquivo pela rede os dados à plataforma correspondente através da rede wireless de LoRaWAN, com um intervalo do defeito de 4 horas (settable).
3.8. Depois que o medidor está posto sobre e o módulo de LoRaWAN está conectado à rede, o medidor está calibrado automaticamente.
Diagrama esquemático de exposição de tela cheia do LCD (como mostrado acima de)
4.2. O medidor da eletricidade é indicado pelo LCD
Os artigos específicos da exposição são alistados como segue:
| Não. | Figura do LCD | explique |
| 1 | | Caráter que pode indicar aquele: Mês atual, precedente, os doze meses precedentes de consumo de eletricidade total cumulativo e consumo de eletricidade em várias taxas. |
| 2 | | Exposição de dados e o símbolo correspondente da unidade |
| 3 | | 1) Em uma comunicação 2) Indicação de poder reversa 3) ①o ② representa os grupos 1 e 2 dos períodos 4) Indicação do Undervoltage da tensão da bateria ou do supercapacitor 5) Permita a indicação de estado de programação 6) Três vezes da indicação do erro da verificação da senha |
| 4 | T3 T4 DO T2 T1 | Indica o estado da taxa atual (o vale máximo) |
| 5 | ----EM ----FORA | ----Está SOBRE o estado do relé ligada ----Está FORA o estado do relé |
4.3. Lâmpada indicadora de estado
O medidor da eletricidade usa um brilhante, diodo emissor de luz da longa vida como uma luz indicadora do pulso.
Tem a luz indicadora do pulso do poder ativo: vermelho, saia geralmente, piscando ao medir o poder ativo.
Indicador de estado do módulo de LoRaWAN/NB-I o T/C at.1: verde. Indica sempre sobre em linha, e piscar indica ir em linha.
5. DESCRIÇÃO DA APARÊNCIA E FIAÇÃO DA INSTALAÇÃO
5.1. Desenho de instalação (unidade: milímetro)
5.2. Diagrama de fiação
Destes, 5,6 são saída de pulso reativa. 7,8 são saída de pulso ativa. 9,10 são saída de pulso de disparo multifuncional. E 11,12 são a saída RS485.
5.3. A instalação
A instalação viva da fiação é proibida restritamente!
O medidor da eletricidade será instalado dentro na medida do possível. A proteção especial da caixa do instrumento será usada para a instalação exterior. A placa inferior da instalação será fixada na parede com resistência de fogo forte e não fácil à vibração. Não deve haver nenhum gás corrosivo no ar circunvizinho onde o medidor é instalado. Evite a poeira, o pulverizador de sal, etc.
Ao usar o medidor da eletricidade, a fiação deve ser conduzida restritamente de acordo com o diagrama prendendo na tampa da cauda do medidor. Recomenda-se usar o fio de cobre para a ligação conectada ao assento terminal. Os parafusos da ligação fixa no assento terminal devem ser apertados para evitar queimar o medidor da eletricidade devido ao contato e ao aquecimento maus.
Os amperímetros devem ser transportados e armazenado sob as circunstâncias de empacotamento originais. Os produtos não serão impactados severamente durante o transporte e a desembalagem, e serão transportados e armazenados de acordo com condições ambientais básicas do GB/T 25480-2010 para os métodos do transporte e do armazenamento e do teste do instrumento estipulados tão em 2010. Os produtos devem ser armazenados no armazém e colocaram no quadro da plataforma. A altura de empilhamento não excederá cinco camadas. Nenhum gás corrosivo deve esta presente no ambiente armazenado.
7. PERÍODO DE GARANTIA E SERVIÇO PÓS-VENDA
Se o usuário cumpre com as especificações da operação do transporte, do armazenamento e da instalação, e o selo da ligação do fabricante está ainda completo. Se há um problema da qualidade, nossa empresa é responsável para o reparo ou a substituição livre dentro de 18 meses da data de entrega o medidor da eletricidade.
Durante o ciclo de toda a vida dos produtos, de nossos implementares da empresa “três garantias” para todos os produtos do medidor da eletricidade, proporcionando a manutenção e serviços necessários. Fornecendo o diagrama de fiação do equipamento e documentos e desenhos técnicos necessários. De acordo com as exigências dos usuários, forneça o treinamento necessário para pessoais e operadores da manutenção. Fornecendo materiais de treinamento, e para atualizar regularmente o software e para fornecer a atualização gratuita.
Após ter recebido o pedido do serviço do usuário do produto, nossa empresa responderá dentro de 12 horas.
