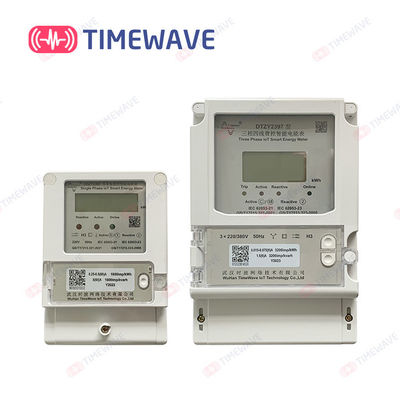

LoRaWAN Kwh elétrico mede 1 medidor esperto do fator de poder da fase 220V Digitas
| Lugar de origem | Hubei, China |
|---|---|
| Marca | TimeWave |
| Certificação | ISO/IEC 20000-1, ISO/IEC 27001,I SO/IEC 9001 |
| Número do modelo | DDZY2397 |
| Quantidade de ordem mínima | negociável |
| Preço | EXW US$ 50-100/set |
| Detalhes da embalagem | 20pcs/carton |
| Tempo de entrega | 3-5 semanas depois que para receber o pagamento |
| Termos de pagamento | T/T, L/C |
| Habilidade da fonte | 2000 grupos/semana |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Produto | Três fases da energia medidor esperto único/ | Personalização | OEM/ODM |
|---|---|---|---|
| Fase | Único | Padrões | IEC62053-21, DL/T645-2007 |
| Frequência da rede elétrica | 50HZ | Un avaliado da tensão | 220V/3*220v/380v |
| Tensão de funcionamento | Un de 80% ~ Un 115% | Ib atual avaliado do limite | 5A |
| Corrente máxima Imax | 80A/100A | Começar atual | 0,4% Ib |
| Protocolo da conectividade | NB-iot/LoraWan | ||
| Destacar | Medidor elétrico de LoRaWAN Kwh 1 fase,medidor elétrico de 220V Kwh 1 fase,Medidor do fator de poder de LoRaWAN Digital |
||
Descrição de produto
Medidor esperto elétrico do fator de poder de Digitas do medidor do Kwh da frequência da energia de LoRaWAN 220V

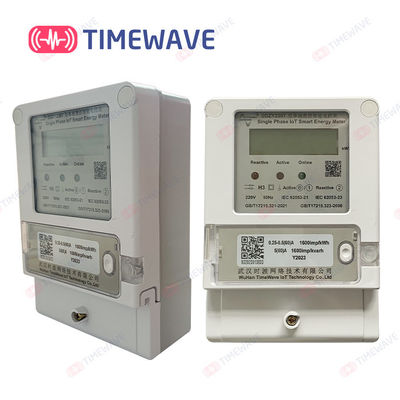

Medidor esperto monofásico da energia de IOT
Instrução de funcionamento do medidor da eletricidade
1. VISTA GERAL
O medidor inteligente da eletricidade tem as funções da medida da energia elétrica, medida do parâmetro do poder, medida de partilha de tempo, tempo real que congela, -fora no controle, no LoRaWAN e RS485 na comunicação etc., que é apropriada para ocasiões monofásicas do consumo de potência.
| Qualificação | Tabela direta da fase monofásica |
| Padrões | IEC62053-21, IEC62052-11, DL/T645-2007 |
| Un avaliado da tensão | 220V |
| Escala da tensão de funcionamento | Un do Un ~115% de 80% |
| Ib atual avaliado do limite | 5A |
| Corrente máxima: Imax | 80A |
| Começar atual | 0,4% Ib |
| Frequência da rede elétrica | 50Hz |
| Escala de frequência | ±2% |
| Precisão ativa da medida | Classe B/1 |
| Precisão reativa da medida | Classe 2 |
| Constante ativa do pulso | 1600 (travesso/kWh) |
| Constante reativa do pulso | 1600 (travesso/kvarh) |
| Precisão do pulso de disparo | ±0.5S/d (23℃) |
| Variação da temperatura de funcionamento normal | -25℃~+55℃ |
| Variação da temperatura de funcionamento extrema | -40℃~+70℃ |
| Variação da temperatura do transporte e do armazenamento | -40℃~+70℃ |
| Dissipação de poder | <1.5W, 10VA |
| O tempo que as conservas do pulso de disparo do escurecimento | >24h |
| A relação RS485 | O defeito 2400bps, 1200bps, 2400bps, 4800bps, e 9600bps é opcional |
| Frequência de LoraWan | 864-865MHz |
3. O PRINCÍPIO FUNCIONA
3.1. Tem a medida para a frente e inverte funções ativas da energia. A energia elétrica deve ser acumulada e armazenado separadamente para a energia elétrica e a energia elétrica total cada vez no período tal como pontas, picos, planos, e vales. E pode igualmente armazenar e indicar o poder dos 12 meses precedentes.
3.2. Pode medir, armazenar e indicar a tensão, atual, poder, fator de poder, frequência e os outros parâmetros de funcionamento e estado do medidor da eletricidade atual. E tem sobrecarregar a função da proteção.
3.3. Há dois grupos de taxas (afiado, máximo, liso, vale) e de períodos que podem ser programados arbitrariamente, e um outro grupo de taxas e de períodos pode ser começo ao usado no ponto ajustado do tempo. Cada grupo de períodos de tempo da taxa pode ser ajustado com pelo menos 2 fusos horários por um ano. Pelo menos 14 períodos de tempo podem ser ajustados dentro de 24 horas. O intervalo mínimo do período de tempo é 15 minutos. O período de tempo pode ser ajustado através dos pontos zero.
3.4. Tem funções de congelação tais como a congelação instantânea, congelação regular, congelando-se diariamente, concordou a congelação e a congelação da hora.
3.5. Tem a função da gravação do evento tal como o esclarecimento zero, a programação, corrigida, o poder para baixo, puxar e fechar o freio, etc.
3.6. Função remota da desconexão e de transmissão de energia. O comando do sem energia é emitido através da relação de comunicação tal como RS485 eliminar o laço da carga do usuário; Ou emita uma instrução da transmissão de energia para girar sobre o laço da carga do usuário.
3.7. Transferência de arquivo pela rede ativa/função de transmissão transparente bidirecional. Ativamente transferência de arquivo pela rede os dados à plataforma correspondente através da rede wireless de LoRaWAN, com um intervalo do defeito de 4 horas (settable).
3.8. Depois que o medidor está posto sobre e o módulo de LoRaWAN está conectado à rede, o medidor está calibrado automaticamente.
Diagrama esquemático de exposição de tela cheia do LCD (como mostrado acima de)
4.2. O medidor da eletricidade é indicado pelo LCD
Os artigos específicos da exposição são alistados como segue:
| Não. | Figura do LCD | explique |
| 1 | | Caráter que pode indicar aquele: Mês atual, precedente, os doze meses precedentes de consumo de eletricidade total cumulativo e consumo de eletricidade em várias taxas. |
| 2 | | Exposição de dados e o símbolo correspondente da unidade |
| 3 | | 1) Em uma comunicação 2) Indicação de poder reversa 3) ①o ② representa os grupos 1 e 2 dos períodos 4) Indicação do Undervoltage da tensão da bateria ou do supercapacitor 5) Permita a indicação de estado de programação 6) Três vezes da indicação do erro da verificação da senha |
| 4 | T3 T4 DO T2 T1 | Indica o estado da taxa atual (o vale máximo) |
| 5 | ----EM ----FORA | ----Está SOBRE o estado do relé ligada ----Está FORA o estado do relé |
4.3. Lâmpada indicadora de estado
O medidor da eletricidade usa um brilhante, diodo emissor de luz da longa vida como uma luz indicadora do pulso.
Tem a luz indicadora do pulso do poder ativo: vermelho, saia geralmente, piscando ao medir o poder ativo.
Indicador de estado do módulo de LoRaWAN/NB-I o T/C at.1: verde. Indica sempre sobre em linha, e piscar indica ir em linha.
5. DESCRIÇÃO DA APARÊNCIA E FIAÇÃO DA INSTALAÇÃO
5.1. Desenho de instalação (unidade: milímetro)
5.2. Diagrama de fiação
Destes, 5,6 são saída de pulso reativa. 7,8 são saída de pulso ativa. 9,10 são saída de pulso de disparo multifuncional. E 11,12 são a saída RS485.
5.3. A instalação
A instalação viva da fiação é proibida restritamente!
O medidor da eletricidade será instalado dentro na medida do possível. A proteção especial da caixa do instrumento será usada para a instalação exterior. A placa inferior da instalação será fixada na parede com resistência de fogo forte e não fácil à vibração. Não deve haver nenhum gás corrosivo no ar circunvizinho onde o medidor é instalado. Evite a poeira, o pulverizador de sal, etc.
Ao usar o medidor da eletricidade, a fiação deve ser conduzida restritamente de acordo com o diagrama prendendo na tampa da cauda do medidor. Recomenda-se usar o fio de cobre para a ligação conectada ao assento terminal. Os parafusos da ligação fixa no assento terminal devem ser apertados para evitar queimar o medidor da eletricidade devido ao contato e ao aquecimento maus.
Os amperímetros devem ser transportados e armazenado sob as circunstâncias de empacotamento originais. Os produtos não serão impactados severamente durante o transporte e a desembalagem, e serão transportados e armazenados de acordo com condições ambientais básicas do GB/T 25480-2010 para os métodos do transporte e do armazenamento e do teste do instrumento estipulados tão em 2010. Os produtos devem ser armazenados no armazém e colocaram no quadro da plataforma. A altura de empilhamento não excederá cinco camadas. Nenhum gás corrosivo deve esta presente no ambiente armazenado.
7. PERÍODO DE GARANTIA E SERVIÇO PÓS-VENDA
Se o usuário cumpre com as especificações da operação do transporte, do armazenamento e da instalação, e o selo da ligação do fabricante está ainda completo. Se há um problema da qualidade, nossa empresa é responsável para o reparo ou a substituição livre dentro de 18 meses da data de entrega o medidor da eletricidade.
Durante o ciclo de toda a vida dos produtos, de nossos implementares da empresa “três garantias” para todos os produtos do medidor da eletricidade, proporcionando a manutenção e serviços necessários. Fornecendo o diagrama de fiação do equipamento e documentos e desenhos técnicos necessários. De acordo com as exigências dos usuários, forneça o treinamento necessário para pessoais e operadores da manutenção. Fornecendo materiais de treinamento, e para atualizar regularmente o software e para fornecer a atualização gratuita.
Após ter recebido o pedido do serviço do usuário do produto, nossa empresa responderá dentro de 12 horas.
