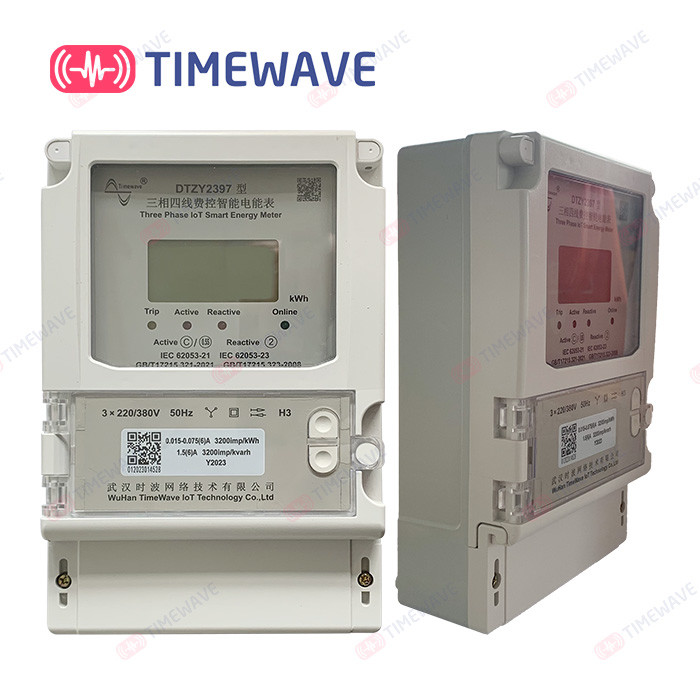

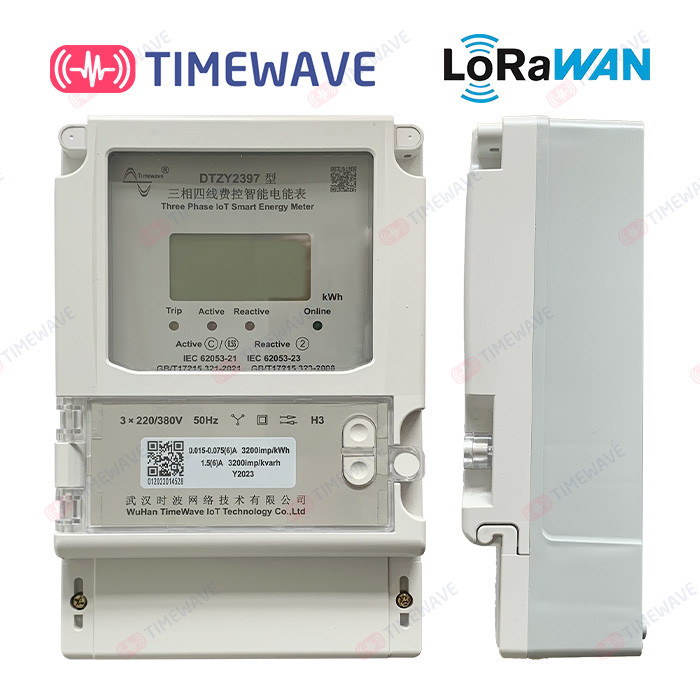

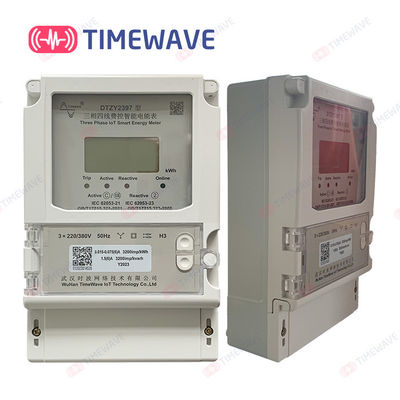

Rádio de IoT do medidor da energia de LoRaWAN medidor elétrico de 3 fases fixado na parede
| Lugar de origem | Hubei, China |
|---|---|
| Marca | TimeWave |
| Certificação | ISO/IEC 20000-1,ISO/IEC 27001,ISO/IEC 9001 |
| Número do modelo | Tipo DTZY2397 |
| Quantidade de ordem mínima | negociável |
| Preço | EXW price US$ 60-120/ set |
| Detalhes da embalagem | Cada parte é embalada em uma caixa, 10 grupos pela caixa |
| Tempo de entrega | 3-5 semanas depois que para receber o pagamento |
| Termos de pagamento | L/C, T/T |
| Habilidade da fonte | 2000 grupos pela semana |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Nome | Medidor da energia elétrica de Lorawan IoT Smart | Material | Plástico |
|---|---|---|---|
| Protocolo de comunicação | DL/T645-2007 energia |
Cor | Esbranquiçado |
| Estrutura | Fixado na parede | Função | Transferência de arquivo pela rede ativa/transmissão transparente em dois sentidos |
| Produto | Três fases da energia medidor esperto único/ | Personalização | OEM/ODM |
| Padrões | IEC62053-21, DL/T645-2007 | Un avaliado da tensão | 220V/3*220v/380v |
| Frequência da rede elétrica | 50Hz | Tensão de funcionamento | Un de 80% ~ Un 115% |
| Ib atual avaliado do limite | 5A | Corrente máxima Imax | 80A/100A |
| Começar atual | 0,4% Ib | Protocolo da conectividade | NB-iot/LoraWan |
| Destacar | Medidor plástico da energia de LoRaWAN,Medidor fixado na parede da energia de LoRaWAN,IoT medidor elétrico de 3 fases |
||
Descrição de produto
Medidor trifásico da energia elétrica de Lora Wireless Lorawan IoT Smart da indicação digital do LCD para a medida da energia
- Vista geral do produto
O medidor inteligente da energia elétrica do controle de quatro fios trifásico da carga DTZY2397 é uma nova geração de produto de medida remoto da energia elétrica da alto-tecnologia inteligente. É baseado na tecnologia da microplaqueta de MCU+measurement. A microplaqueta digital do tratamento dos sinais de grande escala é adotada. É projetada e fabricada de acordo com os padrões (IEC) internacionais relevantes de padrões dos medidores da energia elétrica e da energia elétrica de China. Com os módulos de comunicação sem fio de LoRaWAN/CAT1/Bluetooth, a distância de uma comunicação e os problemas dos trabalhos em rede são resolvidos. Têm as características da elevada precisão, do consumo da baixa potência e da boa estabilidade. Uma parte importante da modernização da gestão de distribuição pode ser realizada sem expedição de cabogramas complexa. Pode ser amplamente utilizada na medida da alimentação CA trifásica nas cidades, áreas rurais ou fábricas e empresas.
- Funções e características
1. Ativo ativo, negativo positivo de medida e ABC racharam a função ativa da energia elétrica da fase. Pode medir, armazenar e indicar a tensão de ABC, o poder ativo atual, total e trifásico, o fator de poder total e trifásico, a frequência e os outros parâmetros de funcionamento e estado do medidor atual da hora do watt. Tem sobrecarregar a função da proteção.
2. Sem energia e função de transmissão remotos: envie o comando do sem energia através de RS485 e de outras relações de comunicação eliminar o circuito da carga do usuário. Ou envie o comando da transmissão de energia conectar o circuito da carga do usuário.
3. Transferência de arquivo pela rede ativa/função de transmissão transparente em dois sentidos: transmita ativamente dados à plataforma correspondente através da rede wireless (opcional) de LoRaWAN/CAT1/Bluetooth. O intervalo do defeito tem 4 horas (settable).
- Especificações & parâmetros técnicos
|
Qualificação |
Medidor direto trifásico |
Medidor trifásico do CT |
|
Padrões |
IEC62053-21, DL/T645-2007 |
|
|
Tensão avaliado |
3×220/380V |
3×220/380V |
|
Escala da tensão de funcionamento |
80%-115% |
80%-115% |
|
Limite avaliado Ib do fluxo |
5A |
1.5A |
|
Corrente máxima: Imax |
100A |
6A |
|
Começar atual |
0,4% Ib |
0,2% Ib |
|
Consumo de potência |
Não uma comunicação state≤1.5W, em uma comunicação state≤3W |
|
|
Frequência da rede elétrica |
50Hz |
50Hz |
|
Escala de frequência |
±2% |
±2% |
|
Precisão ativa da medida |
Classe 1/B |
Classe 0,5, S/C |
|
Precisão reativa da medida |
Classe 2 |
Classe 2 |
|
Constante ativa do pulso |
400 (travesso/kWh) |
3200 (travesso/kWh) |
|
Constante reativa do pulso |
400 (travesso/kWh) |
3200 (travesso/kWh) |
|
Precisão do pulso de disparo |
±0.5S/d (23℃) |
±0.5S/d (23℃) |
|
Variação da temperatura de funcionamento normal |
-40° C ~ +70° C |
-40° C ~ +70° C |
|
Variação da temperatura de funcionamento extrema |
-40° C ~ +70° C |
-40° C ~ +70° C |
|
Variação da temperatura do transporte e do armazenamento |
-40° C ~ +70° C |
-40° C ~ +70° C |
|
Dissipação de poder |
<1> |
<1> |
|
O tempo que as conservas do pulso de disparo do escurecimento |
>24h |
>24h |
|
A relação RS485 |
O defeito é 2400bps. 1200bps, 2400bps, 4800bps e 9600bps estavam disponíveis |
|
|
Frequência de LoRaWAN |
CN470, RU864, IN865, EU868, US/AU915, KR920, AS923_1/2/3/4, Canais feitos sob encomenda |
|
- Descrição da exposição
O medidor é indicado inteiramente após o poder sobre, e indica então a energia ativa total kWh e quilowatt total do poder por sua vez.
Poder completo do total do poder ativo do total da exposição
Exposição de tela cheia 0.08kWh do LCD 0.0396kW
- Diagrama de fiação
Diagrama prendendo terminal atual universal
Diagrama de fiação da tabela de quatro fios trifásica da indutância mútua
Diagrama de fiação de quatro fios trifásico em linha reta através da tabela do medidor
- A instalação
A instalação viva da fiação é proibida restritamente!

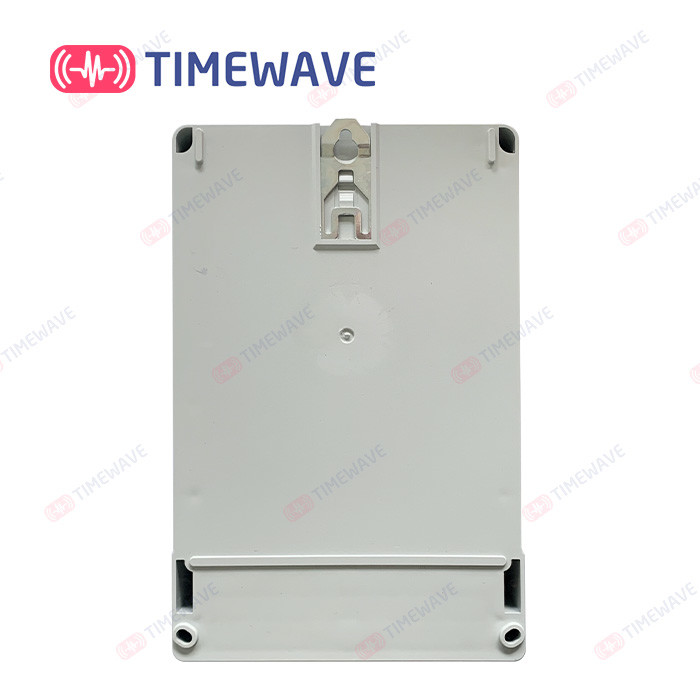

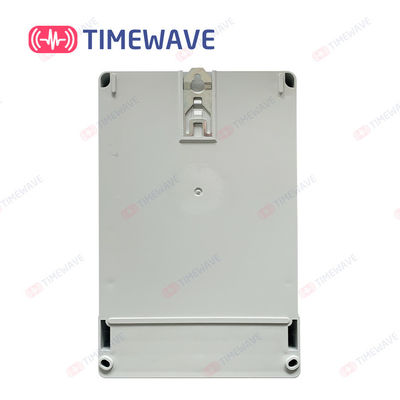

O medidor da eletricidade será instalado dentro na medida do possível. A proteção especial da caixa do instrumento será usada para a instalação exterior. A placa inferior da instalação será fixada na parede com resistência de fogo forte e não fácil à vibração. Não deve haver nenhum gás corrosivo no ar circunvizinho onde o medidor é instalado. Evite a poeira, o pulverizador de sal, etc.
Ao usar o medidor da eletricidade, a fiação deve ser conduzida restritamente de acordo com o diagrama prendendo na tampa da cauda do medidor. Recomenda-se usar o fio de cobre para a ligação conectada ao assento terminal. Os parafusos da ligação fixa no assento terminal devem ser apertados para evitar queimar o medidor da eletricidade devido ao contato e ao aquecimento maus.
