Equipamento inteligente LoRAWAN da gestão de sistema de vigilância da distribuição de poder

Gestão do equipamento da distribuição de sistema de vigilância do ambiente para a sala da distribuição de poder

Introdução da plataforma

De acordo com a situação real da sala da distribuição de poder, nós desenvolvemos independentemente a plataforma da monitoração do ambiente do poder da sala da distribuição de TimeWaveCloud e a unidade de monitoração inteligente do ambiente de dinâmica do consumo de energia (iFSU). Realizam a monitoração da operação da carga tal como atual, a tensão, o poder e os fatores de poder, a monitoração da medida da temperatura do ônibus, a monitoração da medida da temperatura do cabo, a monitorização ambiental, o protetor da entrada, o controle do condicionador de ar/fã, etc. realizam a monitoração do ambiente do poder para evitar a falha da operação do equipamento da distribuição de poder causada perto fora do ambiente da operação de controle. Estenda a vida útil do equipamento e assegure a segurança de pessoais da manutenção.

Introdução às funções e às características de sistema

• Controle centralizado: controle centralizado do iFSU;
• Modo de uma comunicação: uplink 4G (CAT1) /WLAN, ligação descendente RS485/wireless;

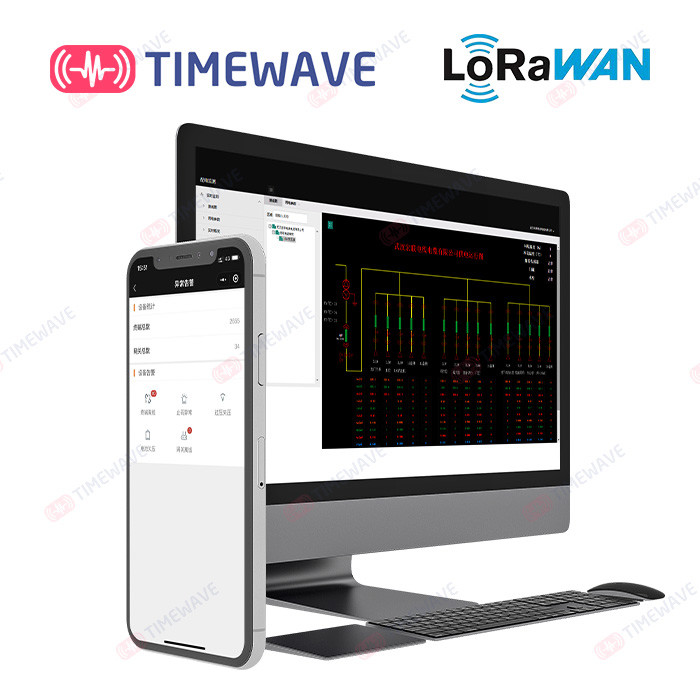

• Arquitetura de software: B/S architecture+applet/APP+standard API;
• Integração de sistemas: a monitoração do poder, monitorização ambiental, monitoração de segurança, monitoração de temperatura do ônibus/cabo é integrada;
• Monitoração de tempo real: monitorando e indicando a tensão, o poder atual, ativo, o poder reativo, o fator de poder e outros parâmetros de funcionamento do equipamento na sala da distribuição de poder. E monitorando os parâmetros ambientais da operação da sala da distribuição de poder;
• Alarme do tempo real: alarme para parâmetros, a temperatura, a umidade, a falha de equipamento ou a falha de comunicação elétrica anormal;
• Modo do alarme: alarme do PNF-acima, alarme da voz, alarme de SMS, do alarme de WeChat, o audível e o visual;
• Pergunta dos dados: exposição e para perguntar a informação da operação de tempo real da sala da distribuição de poder;
• Modo de exposição: Exposição da exposição, da carta e da curva do gráfico de Kanban;
• Relatório da operação: relatório diário, mensal, do anuário e da operação;
• Gestão da permissão: defina as permissões dos usuários a níveis diferentes assegurar a operação segura e segura;
• Disposição: plataforma da nuvem, disposição local.

Diagrama de fiação

• Diagrama prendendo preliminar da subestação 10kV/sala em forma de caixa da distribuição

• Produtos de hardware relacionados

• Funções do software básico

1. Informação de dados da monitoração: Dados da energia elétrica: vários parâmetros da energia elétrica, tensão, poder atual, ativo, poder reativo, fator de poder, etc.;
2. Fora dos dados do limite: tensão, poder, temperatura, etc.;
3. Temperatura e dados da umidade: temperatura do contato do ônibus, temperatura do cabo, temperatura ambiental e umidade ambiental;
4. Estado do alarme da poluição atmosférica e eliminação do alarme;

• Visualização ótica

Vista geral do acesso da plataforma (operação e manutenção da plataforma): principalmente mostrando o acesso total, a quantidade total do transformador, a capacidade total do transformador, a quantidade total do equipamento e a carga diária, a quantidade diária da eletricidade e a exposição do mapa. A exposição da operação e manutenção da plataforma pode ser compartilhada.

• Mais características

1. Vista geral da apresentação do usuário: indica o perfil do consumo de potência, o perfil do local, o estado da operação, a curva e o alarme de todos os usuários. Os usuários podem ser selecionados da caixa da gota-para baixo;
2. Parâmetros do poder: tempo real da exposição e tensão histórica, atual, poder, fator de poder e a outra informação da curva do local especificado;
3. Informação da temperatura: indica a curva da temperatura ambiental na sala da subestação, no tempo da coleção, no valor médio e na outra informação;
4. O sistema fornece pre a função da configuração do alarme, que pode realizar a configuração e a gestão de estratégias do alarme do equipamento (equipamento off-line, quantidade análoga fora do limite, temperatura fora do limite, etc.). Você pode ajustar a época do disparador do alarme, o tipo do alarme, se permitir SMS, alarme audível e visual, etc.
5. Informação pre alerta: A informação alerta do local é gravada aqui. O alarme inclui: linha alarme da tensão, a atual e o outro do cruzamento; Alarme de comutação do valor; Alarme do evento; Outros alarmes. Pode gravar o número total e a categoria de alarmes, e filtra a informação do alarme de acordo com condições diferentes da busca. Você pode igualmente ver o estado do alarme e enviar ordens aos pessoais de operação e manutenção para tratar os problemas com a função da expedição do alarme.
6. Gestão do usuário: 4 artigos secundários, incluindo o ajuste de permissão do usuário, o registro da operação, o registro de controle e o registro do sistema. As permissões do usuário podem ser ajustadas e mudado sob a autorização de nível elevado do usuário. Os registros da operação são registros de operações de sistema, tais como a comutação da página, a pergunta dos dados de sistema, e as operações do equipamento. O registro de controle é usado para gravar a informação de controle emitida pelo sistema, incluindo o tempo, usuário e os controles operaram-se. Serve como uma base importante para a análise de sistema de controlo subsequente. O sistema grava o estado relevante da operação de sistema.
