Módulo DC12V 500mA de Cat1 AMI Solutions Smart Metering Communication

Uma comunicação module-TW-Cat1 de TimeWave Cat.1 baseada na borda que computering para realizar a instalação independente do medidor esperto

TW-Cat1 é um módulo de comunicação para os únicos e medidores espertos trifásicos da hora do watt baseados na computação da borda. Realize a instalação independente de únicos e medidores inteligentes trifásicos da energia. A relação elétrica é unificada, evitando o desenvolvimento secundário do medidor da energia elétrica.

Cat1 (4G) que o módulo de comunicação esperto do medidor é encaixado com um módulo de comunicação da rede com DEIXE o duplo-modo de Cat.1 e de GPRS e um microprocessador de 32 bits de alta velocidade. Contanto que o ambiente do uso de medidores espertos da eletricidade for no âmbito da rede de comunicação Cat1, a plataforma instantânea da gestão de acesso de medidores da eletricidade pode ser realizada. Receba e responda às instruções da leitura/controle emitidas pela plataforma. Ao mesmo tempo, pode automaticamente adquirir vários dados do medidor da energia elétrica eficazmente controlando o ciclo da transferência de arquivo pela rede e relatando tarefas e outros parâmetros de funcionamento dentro do módulo de comunicação. Transfira arquivos pela rede regularmente e ativamente à plataforma da nuvem. O módulo de comunicação pode diretamente substituir o módulo do PLC ou o módulo sem fio pequeno do medidor da eletricidade atual. Realize o acesso à rede Cat.1 e estabeleça a conexão com a plataforma de servidor especificada com o protocolo de TCP.

Funções principais e características

• O projeto esperto padrão da caixa da relação e do módulo de comunicação do medidor da grade do estado é adotado. É apropriado para a maioria de medidores espertos. Pode ser substituído diretamente (tomada quente).
• O módulo de comunicação tem a capacidade para obter automaticamente a informação de endereço original de uma comunicação do medidor esperto atualmente equipado em seguida poder-em. É limitado a seu próprio endereço de uma comunicação remota.
• O módulo de comunicação configura os parâmetros da operação tais como a lista de tarefa da transferência de arquivo pela rede e transfere arquivos pela rede o tempo de ciclo. Pode automaticamente ler os dados especificados do medidor da eletricidade e transferi-los arquivos pela rede à plataforma do serviço;
• Tecnologia profissional do controlo automático do fluxo de dados da relação. Dê a prioridade ao quadro da instrução emitido pela entrada da plataforma para terminar a transmissão transparente em dois sentidos do tempo real;
• A indicação de estado do módulo de comunicação é rica. O estado de trabalho do módulo pode ser determinado pelo indicador de estado no local.
• Os parâmetros configurados podem ser salvar quando o módulo de comunicação é para baixo. Recuperação automática quando o poder restaurado.
• Baixa latência, portador da rede 4G. Experiência do atraso do milissegundo.
• Baseado na rede existente do operador. Cobertura larga e estabilidade alta.
• Plug and play do cartão de SIM. Apoie as redes 4G de três operadores, a saber, de China Telecom, de China Mobile e de China Unicom;

Especificações e parâmetros técnicos principais

Informação da faixa de frequência: TD-LTE Band38/39/40/41; FDD-LTE Band1/3/5/8; G/M Band3/8;

Categoria do poder: TD-LTE Band38/39/40/41+23dBm (poder class3); FDD-LTE Band1/3/5/8 +23dBm (poder class3); G/M Band8 +33dBm (poder class4); G/M Band3 +30dBm (poder class1);

Relação da antena: conector padrão da antena SMA;

Fonte de alimentação: DC12V, 500mA;

Armazenamento de dados: tempo do armazenamento de dados após o ≥ da falha de energia 10 anos;

Relação de comunicação: porta de série padrão de TTL;

Taxa de transmissão de relação de comunicação do medidor da energia elétrica: 2400bps;

Protocolo de comunicação: ligação descendente: conforme-se ao protocolo de comunicação DL/T645-2007. Rio acima: Protocolo de TCP;

Variação da temperatura de trabalho: - ℃ 25 ℃~60;

Variação da temperatura de funcionamento do limite: - ℃ 40 ℃~70;

Variação da temperatura do limite do armazenamento e do transporte: - ℃ 40 ℃~70;

Humidade relativa: < 75%;

Pressão atmosférica: 63.0kPa~106.0kPa (altura 4000m e abaixo);

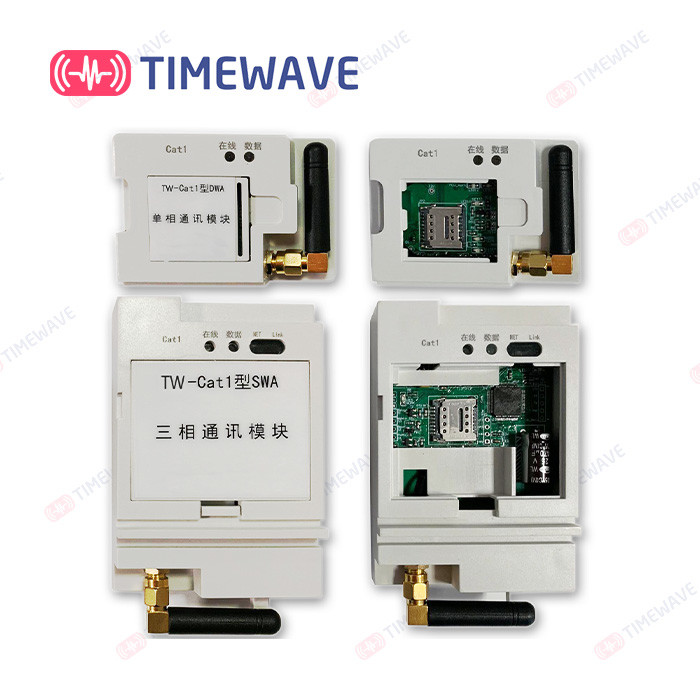

Aparência e instalação da antena

Diagrama esperto monofásico do conjunto do medidor da eletricidade e do módulo de comunicação Cat1

Diagrama esperto trifásico do conjunto do medidor da eletricidade e do módulo de comunicação Cat1
