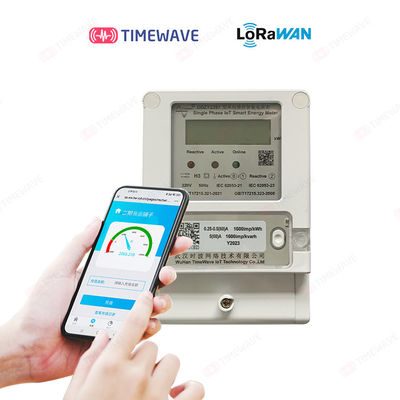

TimeWave três põe em fase o dispositivo de medição DDZY2397 de IoT LoRaWAN Smart do medidor elétrico
| Lugar de origem | China |
|---|---|
| Marca | TimeWave |
| Certificação | ISO/IEC 20000-1,ISO/IEC 27001,ISO/IEC 9001 |
| Número do modelo | Tipo DDZY2397 |
| Quantidade de ordem mínima | negociável |
| Preço | EXW price US$ 50-100/ set |
| Detalhes da embalagem | Cada parte é embalada em uma caixa, 20 grupos pela caixa |
| Tempo de entrega | 3-5 semanas depois que para receber o pagamento |
| Termos de pagamento | L/C, T/T |
| Habilidade da fonte | 2000 grupos pela semana |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Padrões | IEC62053-21, DL/T645-2007 | Tensão de funcionamento | Un de 80% ~ Un 115% |
|---|---|---|---|
| Ib atual avaliado do limite | 5A | A relação RS485 | O defeito 2400bps, 1200bps, 2 4 0 0 b p s, 4800bps, e 9600bps é opcional |
| Frequência de LoraWan | CN470, RU864, IN865, EU868, E.U. AU915, KR920, AS923_1/2/3/4, canais do stom do Cu | Produto | Três fases da energia medidor esperto único/ |
| Personalização | OEM/ODM | Un avaliado da tensão | 220V/3*220v/380v |
| Frequência da rede elétrica | 50HZ | Corrente máxima Imax | 80A/100A |
| Começar atual | 0,4% Ib | Protocolo da conectividade | NB-iot/LoraWan |
| Destacar | IoT 1 medidor elétrico da fase,LoRaWAN 1 medidor elétrico da fase,Dispositivo de medição esperto de LoRaWAN |
||
Descrição de produto

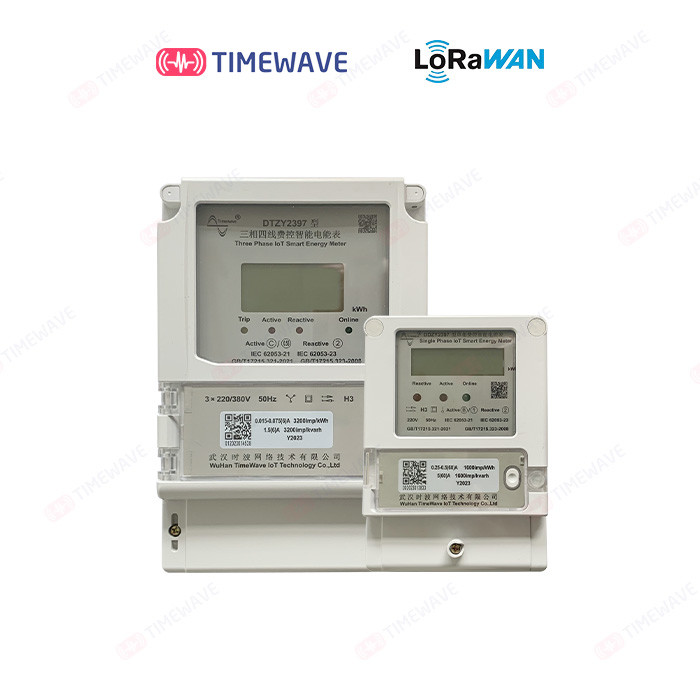

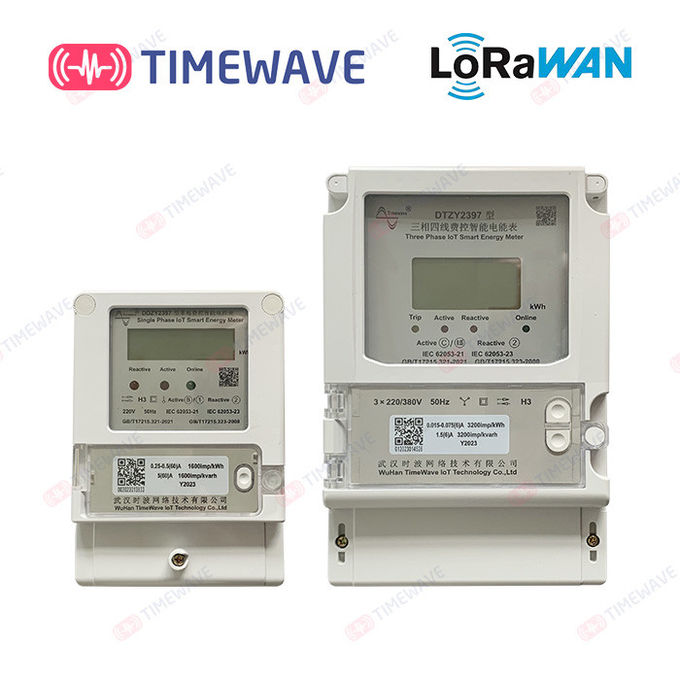

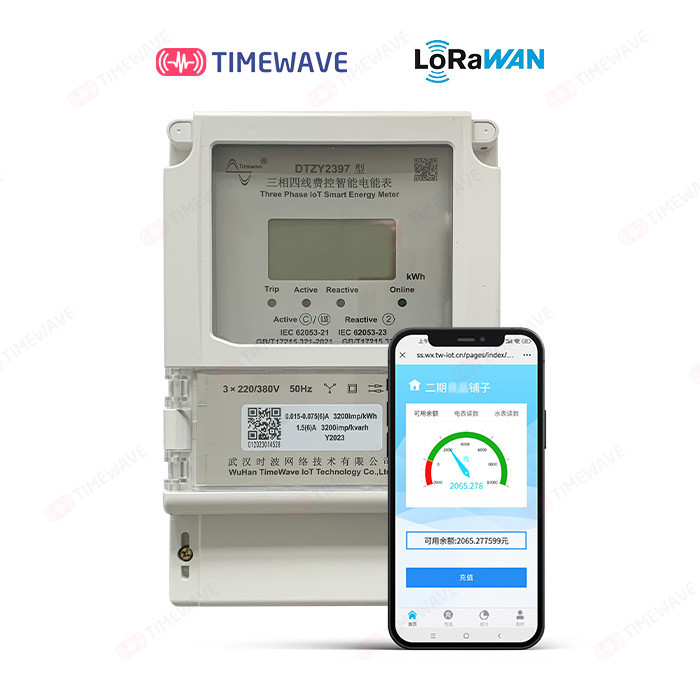

TimeWave três põe em fase o dispositivo de medição DDZY2397 de IoT LoRaWAN Smart do medidor elétrico
Tipo DTZY2397 (LoRaWAN)
Medidor esperto trifásico da energia de IOT
Instrução de funcionamento do medidor da eletricidade
1. VISTA GERAL
O medidor inteligente da eletricidade tem as funções da medida da energia elétrica, medida do parâmetro do poder, medida de partilha de tempo, tempo real que congela, -fora no controle, no LoRaWAN e na comunicação RS485, etc. É apropriado para ocasiões trifásicas do consumo de potência.
| Qualificação | Tabela direta trifásica | Tabela trifásica do CT |
| Padrões | IEC62053-21, IEC62052-11, DL/T645-2007 | |
| Un avaliado da tensão | 3×220/380V | 3×220/380V |
| Escala da tensão de funcionamento | 80%-115% | 80%-115% |
| Limite avaliado Ib do fluxo | 5A | 1.5A |
| Corrente máxima: Imax | 100A | 6A |
| começar atual | 0,4% Ib | 0,2% Ib |
| Frequência da rede elétrica | 50Hz | 50Hz |
| escala de frequência | ±2% | ±2% |
| Precisão ativa da medida | Classl 1/B | Classe 0,5, S/C |
| Precisão reativa da medida | Classe 2 | Classe 2 |
| Constante ativa do pulso | 400 (travesso/kWh) | 3200 (travesso/kWh) |
| A constante reativa do pulso | 400 (travesso/kvarh) | 3200 (travesso/kvarh) |
| precisão do pulso de disparo | ±0.5S/d (23℃) | ±0.5S/d (23℃) |
| Variação da temperatura de funcionamento normal | -40°C~+70°C | -40°C~+70°C |
| Variação da temperatura de funcionamento extrema | -40°C~+70°C | -40°C~+70°C |
| Variação da temperatura do transporte e do armazenamento | -40°C~+70°C | -40°C~+70°C |
| dissipação de poder | <1> | >1.5W, 10VA |
| O tempo que as conservas do pulso de disparo do escurecimento | >24h | >24h |
| A relação RS485 | O defeito é 2.400 b p s.1200bps, 2400bps, 4800bps, e 9600bps estavam disponíveis | |
| Frequência de LoRaWAN | 864-865MHz | 864-865MHz |
3.1. 3,1 medindo poder ativo de separação o poder ativo ativo de poder, positivo e negativo de sentido, poder reativo do quadrante 1-4, e de fase positivos e negativos de ABC e funções de poder reativo. A energia elétrica deve ser acumulada e armazenado separadamente para a energia elétrica e a energia elétrica total cada vez no período tal como pontas, picos, planos, e vales. E pode igualmente armazenar e indicar o poder dos 12 meses precedentes.
3.2. 3,2 pode medir, armazenar e indicar os parâmetros de funcionamento e os estados de ABC tais como cada tensão da fase, poder reativo ativo atual, total e trifásico, poder reativo ativo trifásico, fator de poder total e trifásico e frequência do medidor da eletricidade atual. E tem sobrecarregar a função da proteção.
3,3 há dois grupos de taxas (afiado, máximo, liso, vale) e de períodos que podem ser programados arbitrariamente, e um outro grupo de taxas e de períodos pode ser começo ao usado no ponto ajustado do tempo. Cada grupo de períodos de tempo da taxa pode ser ajustado com pelo menos 2 fusos horários por um ano. Pelo menos 14 períodos de tempo podem ser ajustados dentro de 24 horas. O intervalo mínimo do período de tempo é 15 minutos. O período de tempo pode ser ajustado através dos pontos zero.
3,4 registro a época máxima da procura e da ocorrência para a frente do poder ativo reativo e reverso ativo, positivo ativo, reverso nesse mês.
3.5It tem funções de congelação tais como a congelação instantânea, congelação regular, congelando-se diariamente, concordou a congelação e a congelação da hora.
3,6 tem a função da gravação do evento tal como o esclarecimento zero, a programação, corrigida, o poder para baixo, puxar e fechar o freio, etc.
3,7 função remota da desconexão e de transmissão de energia. O comando do sem energia é emitido através da relação de comunicação tal como RS485 eliminar o laço da carga do usuário; Ou emita uma instrução da transmissão de energia para girar sobre o laço da carga do usuário.
transferência de arquivo pela rede 3.8Ative/função de transmissão transparente bidirecional. Ativamente transferência de arquivo pela rede os dados à plataforma correspondente através da rede wireless de LoRaWAN, com um intervalo do defeito de 4 horas (settable).
3,9 depois que o medidor está posto sobre e o módulo de LoRaWAN está conectado à rede, o medidor está calibrado automaticamente.

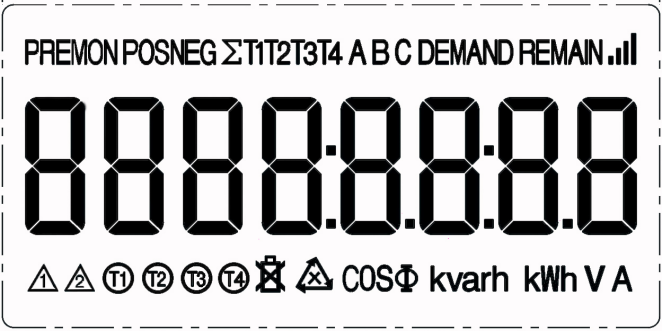

Diagrama esquemático de exposição de tela cheia do LCD (como mostrado acima de)
4.2. Artigos da exposição
| Não. | Figura do LCD | explique |
| 1 | T3 NEGATIVO T4 DO T2 DO T1 DO ∑ DA POSIÇÃO DE PREMON | Atual e no mês passado, para a frente e consumo de eletricidade total reverso, cumulativo e cada taxa |
| 2 | Porque C | Estado trifásico de ABC, energia elétrica, indicação instantânea de uma quantidade |
| 3 | PROCURA | Procura mensal máxima |
| 4 | PERMANEÇA | Sacar a descoberto e indicação de estado residual |
| 5 |  |
Indicador de estado da rede (nenhuns) |
| 6 | 8888:8.8: 8,8 quilowatts kWh V A do kvarh de cos Φ | Exposição de dados e o símbolo correspondente da unidade |
| 7 |  |
Representa os grupos 1 e 2 dos períodos |
| 8 |  |
Indica o estado da taxa atual (o vale máximo) |
| 9 |  |
Insuficiente indicador da tensão da bateria ou do supercapacitor |
| 10 |  |
Tensão trifásica ou indicador out- atual da -fase |
l saca a descoberto a indicação: eletricidade do crédito a descoberto quando segundos instantâneos, poder do “excesso” do sem energia do crédito a descoberto quando flash “em excesso " das velocidades.
l indicação Out- da -fase: Quando ABC se realiza fora da fase, o caráter correspondente de ABC na fileira mais baixa pisca segundos.
lindicação errada da fase: este indicador secunda flashes quando a tensão trifásica de ABC é fase errada; este indicador apressa flashes quando a corrente trifásica de ABC é errada. Este indicador não aparece quando há umas fases faltantes.
indicação errada da fase: este indicador secunda flashes quando a tensão trifásica de ABC é fase errada; este indicador apressa flashes quando a corrente trifásica de ABC é errada. Este indicador não aparece quando há umas fases faltantes.O medidor da eletricidade usa um brilhante, diodo emissor de luz da longa vida como uma luz indicadora do pulso.
Tem a luz indicadora do pulso do poder ativo: vermelho, saia geralmente, piscando ao medir o poder ativo.
Tem a luz indicadora do pulso do poder reativo: vermelho, saia geralmente, piscando ao medir o poder ativo.
Luz indicadora da viagem: amarelo. Indica frequentemente para fora o estado fechado do relé. Frequentemente brilhante indica o relé fora do estado.
Indicador de estado do módulo de LoRaWAN: verde. Frequentemente brilhante indica que é em linha, piscando está indo em linha.

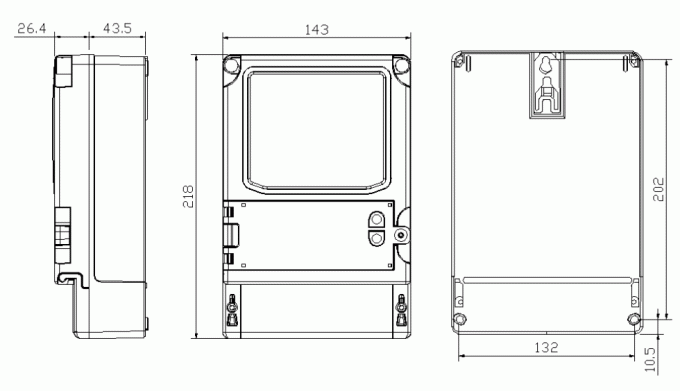

5. DESCRIÇÃO DA APARÊNCIA E FIAÇÃO DA INSTALAÇÃO
5.2. Diagrama de fiação

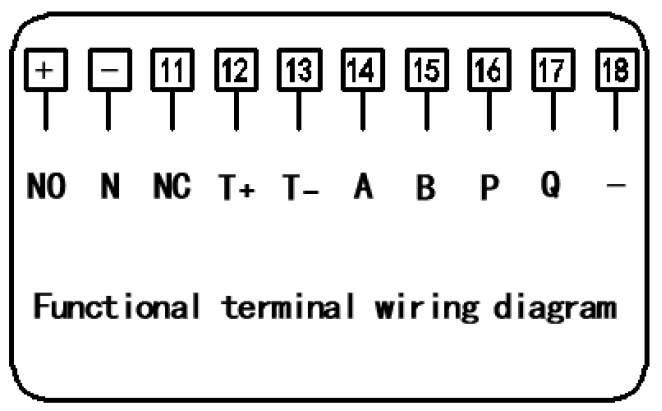

5.2.1 diagrama prendendo terminal atual fraco
NÃO: Viagem de Tritrip
N: A viagem é pública
NC: Tritrip é fechado frequentemente
T +: T multifunction alto: Baixo multifunction
: A linha B de RS485 A: A linha P de RS485 B: Pulso ativo Q: pulso reativo
- -: Terras comuns do pulso
5.2.2 diagrama de fiação da tabela de quatro fios trifásica da indutância mútua

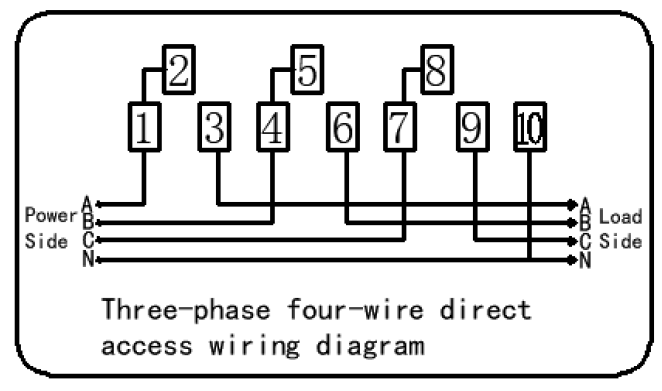

5.2.3 diagrama de fiação de quatro fios trifásico reto-através da tabela do medidor
5.3. A instalação
O medidor da eletricidade será instalado dentro na medida do possível. A proteção especial da caixa do instrumento será usada para a instalação exterior. A placa inferior da instalação será fixada na parede com resistência de fogo forte e não fácil à vibração. Não deve haver nenhum gás corrosivo no ar circunvizinho onde o medidor é instalado. Evite a poeira, o pulverizador de sal, etc.
Ao usar o medidor da eletricidade, a fiação deve ser conduzida restritamente de acordo com o diagrama prendendo na tampa da cauda do medidor. Recomenda-se usar o fio de cobre para a ligação conectada ao assento terminal. Os parafusos da ligação fixa no assento terminal devem ser apertados para evitar queimar o medidor da eletricidade devido ao contato e ao aquecimento maus.
6. TRANSPORTE E ARMAZENAMENTO
Os amperímetros devem ser transportados e armazenado sob circunstâncias de empacotamento originais. Os produtos não serão impactados severamente durante o transporte e a desembalagem, e são transportados e armazenados de acordo com as condições GB/T15464-1995 técnicas gerais para o empacotamento do instrumento. Os produtos devem ser armazenados no armazém e colocaram no quadro da plataforma. A altura de empilhamento não excederá cinco camadas. Nenhum gás corrosivo deve esta presente no ambiente armazenado.
7. PERÍODO DE GARANTIA E SERVIÇO PÓS-VENDA
Se o usuário cumpre com as especificações da operação do transporte, do armazenamento e da instalação, e o selo da ligação do fabricante está ainda completo. Se há um problema da qualidade, nossa empresa é responsável para o reparo ou a substituição livre dentro de 18 meses da data de entrega o medidor da eletricidade.
Durante o ciclo de toda a vida dos produtos, de nossos implementares da empresa “três garantias” para todos os produtos do medidor da eletricidade, proporcionando a manutenção e serviços necessários. Fornecendo o diagrama de fiação do equipamento e documentos e desenhos técnicos necessários. De acordo com as exigências dos usuários, forneça o treinamento necessário para pessoais e operadores da manutenção. Fornecendo materiais de treinamento, e para atualizar regularmente o software e para fornecer a atualização gratuita.
Após ter recebido o pedido do serviço do usuário do produto, nossa empresa responderá dentro de 12 horas.
